Elevador Pantográfico de Embutir para 3.500 Kg
Compatível com:
SUVEsportivosPickupsHatches e sedans16270 | PAN-3500E

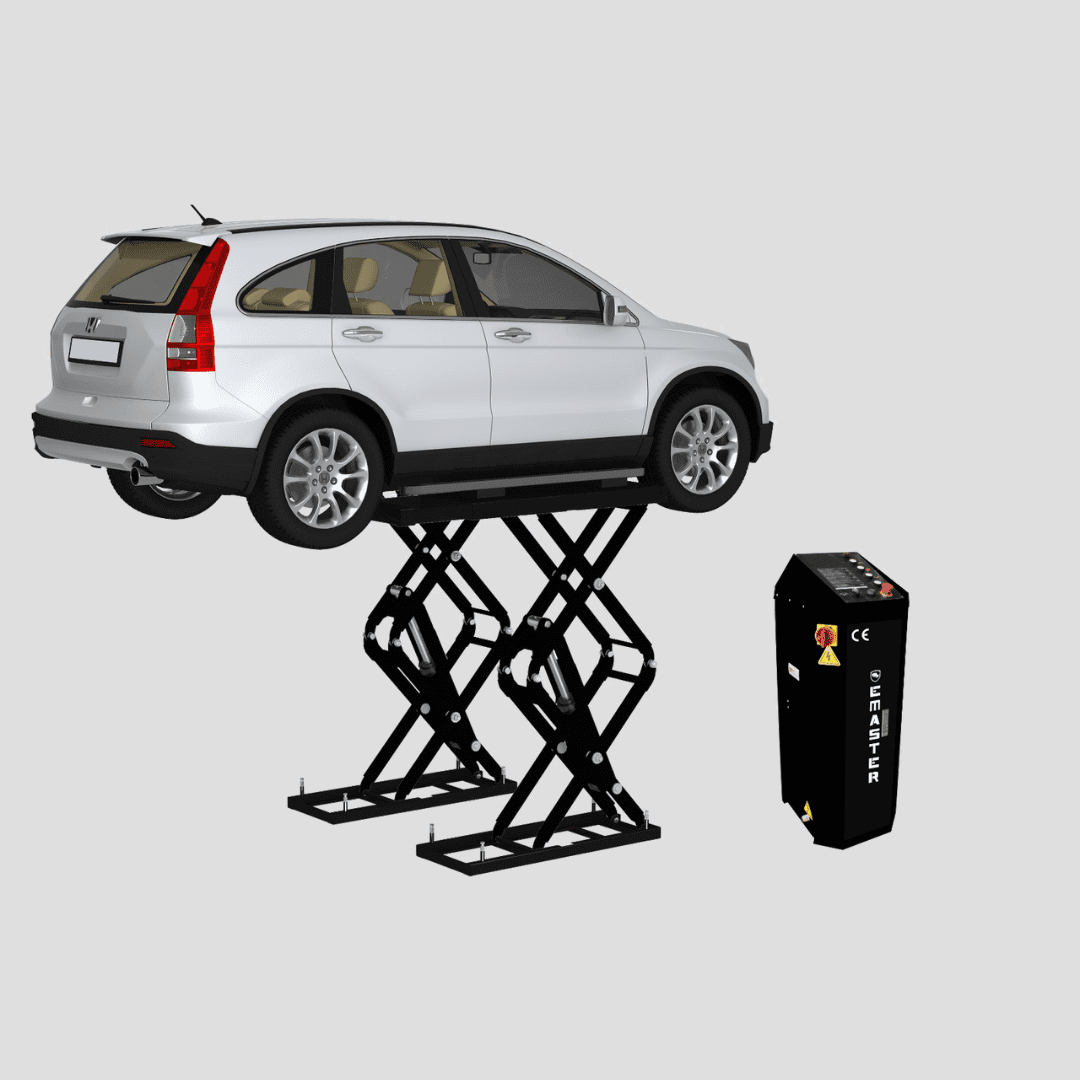

Conheça o elevador pantográfico de embutir ideal para suas necessidades.
Com capacidade de 3.500kg e feito para ser embutido ao piso, esse pantográfico eleva até 1,8 metros e fica no nível zero do piso quando totalmente abaixado e o tempo de elevação/descida é de 50 segundos, com motor de 3.5kW(3ph).
Cada plataforma tem 55 cm de largura por 155 cm de comprimento sendo que com o sistema extensor pode chegar até 190 cm, sistema ideal para elevar veículos mais longos como camionetes.
Equipado com travas de segurança mecânicas com liberação pneumática e sistema de sincronização automática, garante a segurança do usuário. A unidade de controle em baixa voltagem e a liberação elétrica facilitam o manuseio com o máximo de segurança.
5 em estoque
Carga de trabalho:

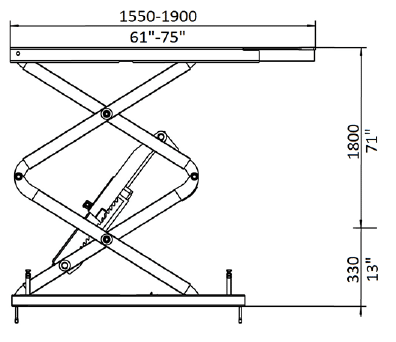

Informações Técnicas
| Capacidade de carga: | 3.500 Kg |
| Instalação: | Embutido no piso |
| Sistema de acionamento: | Por botoeira |
| Potência do Motor: | 3,5 Kw |
| Voltagem: | 220V – Monofásico |
| Sistema de segurança nivelamento: | Sensor com infravermelho |
| Sistema de Travas de Segurança: | Pneumático |
| Altura de rebaixo no piso | 330 mm |
| Acessórios de Série: | Jogo com 4 sapatas de borracha |
-
Trava de segurança mecânica
Nossa trava de segurança mecânica proporciona proteção extra durante o uso do elevador pantográfico. Com design robusto e confiável, garante que o elevador permaneça firmemente travado em qualquer altura, evitando acidentes e assegurando a segurança dos usuários e dos veículos.
-
Rampa de Acesso e Extensão da Plataforma
A rampa de acesso e extensão da plataforma facilita a entrada e saída dos veículos no elevador pantográfico. Projetada para ser resistente e durável, permite uma transição suave, garantindo maior flexibilidade no manuseio de diferentes tipos de veículos, além de otimizar o espaço disponível.
Veja o que nossos clientes falam da gente
-
Diego Higa - piloto brasileiro de automobilismo, especialista em Drift
“Mesmo depois de 5 anos os meus elevadores estão lá firmes e fortes, e estão novos! A qualidade dos materiais, do acabamento, da pintura é inegável, a Emaster se preocupa com os detalhes”
-
ADG - Alexandre Generoso
“O que fortalece de verdade a parceria é a confiabilidade do produto, os elevadores Emaster trabalham com potência máxima e não me deixam na mão, e ainda é fabricado no Brasil!”
FAQ – Elevadores Pantográficos Emaster
-
O elevador pantográfico automotivo, também conhecido como elevador de tesoura, é um equipamento utilizado em oficinas mecânicas para elevar veículos com segurança. Diferente dos modelos de coluna, ele utiliza plataformas e um sistema de tesoura hidráulico, tendo como grande vantagem a otimização de espaço por não ter as colunas e garantindo piso livre de obstáculos na versão de embutir.
-
A Emaster possui três versões principais de elevador pantográfico, todas com capacidade de carga de 3.500 kg:
– Pantográfico de Embutir (PAN 3.5E) – instalado dentro do piso, seu diferencial é deixar o layout da oficina totalmente livre de obstáculos quando estão no nível zero, facilitando a manobra de veículos.
– Pantográfico de Sobrepor (PAN 3.5S) – fixado sobre o piso, ideal para quem não quer realizar obras civis, tem como grande vantagem a elevação até 2m.
– Pantográfico Mid-Rise (MR 3.5) – versão compacta, indicada para funilaria, troca de pneus, detail e pequenos reparos essa versão tem como diferencial não precisar ser chumbada ao solo e, por tanto, ser móvel.
-
Os modelos pantográficos da Emaster possuem capacidade de 3.000 kg a 3.500 kg, atendendo veículos leves, SUVs e a maioria das picapes médias, como Toyota Hilux, Volkswagen Amarok, Ford Ranger e Mitsubishi L200.
-
– Pantográfico de Embutir: instalado em fosso, deixa o piso nivelado, ideal para oficinas que priorizam espaço livre para manobras dentro da oficina e visual mais clean.
– Pantográfico de Sobrepor: instalado diretamente sobre o piso, mais simples, rápido e barato de instalar. É indicado para quem não quer investir em obra fazendo uma grande intervenção no piso, principalmente no caso de oficinas mecânicas que possuem o ponto alugado.
-
O elevador pantográfico de tesoura não possui colunas ou braços, ou seja, esses elevadores ocupam menos espaço dentro de uma oficina mecânica fazendo com que em uma mesma área seja possível colocar mais elevadores pantográficos do que elevadores de coluna.
Para efeito comparativo, em quanto os elevadores pantográficos possuem de largura total entre 1,95m a 2,17m os elevadores de coluna possuem larguras que variam de 3,16 a 3,5m.
Ou seja, em um espaço com 20m de comprimento, a depender do elevador de coluna escolhido e da disposição dos elevadores, seria possível colocar de 4 a 5 elevadores automotivos. Já os elevadores pantográficos, no mesmo espaço, seria possível colocar de 5 a 6 elevadores.
Outra grande vantagem desses elevadores pantográficos é a opção dele ser embutido no piso, esse recurso garante mais espaço na oficina quando os elevadores estão totalmente abaixados, aumentando dessa forma a área útil da oficina mecânica e liberando área para manobra dos veículos.Além do mais, essa versão de embutir consegue elevar veículos que são muito baixos como os super esportivos uma vez que os elevadores pantográficos saem do nível zero do piso.
-
Todos os modelos contam com:
– Travas mecânicas de segurança
– Liberação pneumática ou elétrica
– Sistema de sincronização automático/infravermelho
– Alarmes sonoros e limitadores de curso
– Operação elétrica em 24V, reduzindo riscos ao operador.
-
Para uma operação que assegure o correto funcionamento dos elevadores pantográficos, todos os modelos precisam ser instalados em local coberto em piso de concreto de qualidade e bem nivelado.

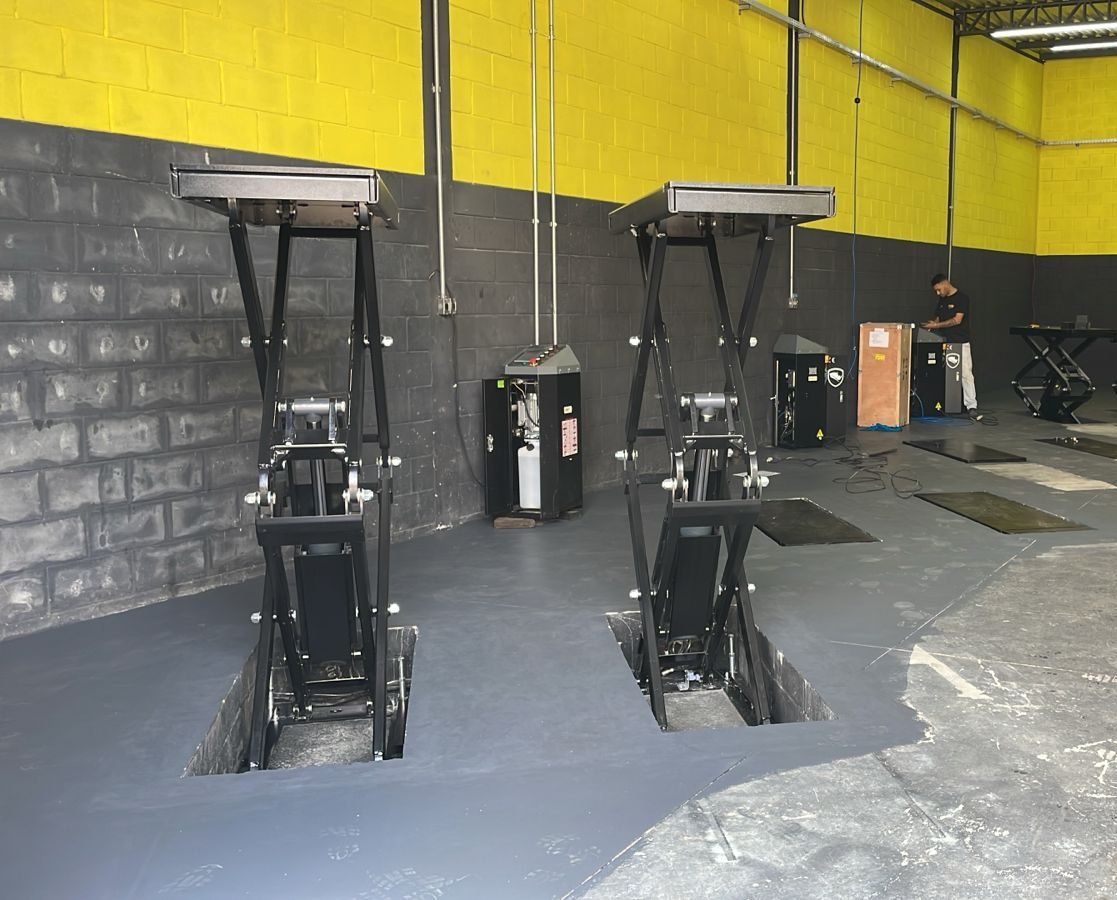

Pantográfico de Embutir: exige obra civil para fazer as valetas onde os elevadores serão embutidos com 300mm de profundidade.
Pantográfico de Sobrepor: instalação rápida dos pantográficos chumbando os mesmos sobre piso de concreto nivelado.
Mid-Rise: portátil e de fácil posicionamento, ideal para áreas de reparo rápido. Também necessário piso de concreto nivelado.
-
Pantográfico de Embutir (PAN 3.5E): até 1,80 m
Pantográfico de Sobrepor (PAN 3.5S): até 2,00 m
Pantigráfico Mid-Rise (MR 3.5): até 1,00 m
-
Os modelos pantográficos da Emaster funcionam em 220V monofásico, com motores de 2,2 kW a 3,5 kW, garantindo economia de energia e alta performance uma vez que o consumo se dá apenas na subida do veículo.
-
Sim. Todos os elevadores pantográficos da Emaster seguem normas de segurança (NR-12), possuem manual de instruções, etiquetas de alerta e botoeiras com emergência e laudo.
Além disso, contam com 1 ano de garantia estendida, reforçando a confiabilidade do equipamento.
